maschinenbau

Maschinenbau - Extruder

von der Konstruktion bis hin zur Endmontage produzieren wir nach unseren Standards und Wunsch des Kunden, von 25 bis Ø 90 mm mit 15 D bis 35 D Länge. Alle Extruder sind grundsätzlich mit einer Massetemperatur und Massedrucküberwachung und Abschaltung versehen. Die Bedienung erfolgt über Touchpanel mit einer S7 Steuerung, incl. Heizungsregelung.

Extruder nach Maß
Extrusionsnachfolge - Wasserbad

Wasserbäder aus Stahl und Edelstahl für die Produktion von z.B. Schläuchen, Profilen oder Granulierungen. Mit allen notwendigen Einzel-elementen wie Umlenkrollen, Führungen, Aus- Überlauf für das Kühlmedium, nach geschalteten Trocknungen, Kühlungen und Temperierungen

Wasserbäder für Granulier- Schlauch- oder Profileanlagen
Extrusionsnachfolge - Profilwerkzeug,Kalibrierung,Kühlung

Extrusionswerkzeuge mit Kalibrierungen und Kühlung für die Kleinproduktion und Laborausrüstung.

Profile Kalibrierungen
Extrusionsnachfolge - Kalander/Chillrollanlagen

Kalander als 2-, 3- oder 4-Walzen mit Liniendrücken bis 1.000 N/cm

Walzenbreite bis 1.600 mm.

Chillroll-Anlagen mit Walzenbreite bis 1.600 mm.

Kalander- und Chillrollanlagen

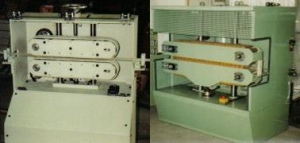

Extrusionsnachfolge - Abzug

Abzüge in den Ausführungen Band- oder Raupenabzug, je nach Produkt und Anwendung, mit Band oder Raupenbreite bis 800 mm und Zugkräfte bis 20.000N.

Abzug-Schneid-System

70 Schnitte pro Minute
Schnittabstand bis 300mm

Schnittart:
Guillotine mit Ober- und Untermesserbewegung
Kameara-Schnittauswertung
Steurerung mittels SPS über TouchPanel

Band- und Raupenabzüge
Abzug-Schneid-System 300-70
Wickler - Abwickler

Abwickler einfachster Art, hier z.B. zum Einweben von PU-Manchons in Rundwebstühle, zur Herstellung von Feuerwehrschläuchen und Druckschläuchen

Abwicklung Manchon
Wickler - Auf/ Abwickler

Aufwickler für einfache Produkte, mit Tänzer-steuerung für die Zugspannung, hier über SPS S7 voreinstellbar. Pneumatik Wickelwelle und Meterzählung mit optischem Meldesystem. Der Wickler eignet sich zur Auf- oder Abwicklung von wie hier dargestellt, kleinen Schläuchen und flachen Profilen mit Breiten bis max. 300 mm, bei einem Wickeldurchmesser bis zu 1.000 mm.

Wickler mit Tänzersteuerung
Wickler - Auf/ Abwickler
Auf- und Abwickler für höchste Qualiltät bis Produktbreite 3.000mm, mit Tänzersteuerung für die Zugspannung, Changierung aller Komponenten, Abwickler, Randstreifenbeschneidung, Randstreifenwickler und Aufwickler.
Wende-Auf.- und Abwicklung mit Randbeschnitt und RandstreifenwicklerWende-Wickler 3000Randstreifen-Beschneidung changierend
Wickler -RandstreifenWickler

Randstreifen fallen in vielen Bereichen der Folien- oder Papierindustrie an. Hier ist meine Neuentwicklung im Bereich Randstreifen.
Der hülsenlose RandstreifenWickler
rechts der changierende Randstreifenwickler mit Servoantrieben die stufenlos in Geschwindigkeit und Verlegesteigung verstellt werden können.
Randstreifen-Entsorgung

RSW-HS 150-500RandStreifenWickler changierend

Wickler - Auf/ Abwickler

Auf-/ Abwickeln mit automatischem Rollenwechsel bis Ø 1.400 mm bei 3.000 mm Arbeitsbreite bei 400 m/min und Bahnzügen
10 - 1.000 N
Werkstoff: Kunststofffolien - Papier
Wickler: Aufwickler - Abwickler
Verpackungsband-Anlagen

für PP und PET mit bis zu 8fach Werkzeugen

Verpackungsband-Anlage
Sondermaschinenbau

für die Kunststoffverarbeitung, die Papierindustrie und auch für z.B. stahlverarbeitende Industrie in kleinen Maßen (siehe Bild) Verpackungsband-Vorbereitungsmaschinen.

Sondermaschinenbau
Umbau und Nachrüstung

Umbau ihrer vorhandenen Anlage mit neusten Antrieben, Umlenkwalzen, Kühlwalzen, Breitstreckwalzen und Stellmotoren für höchste Ansprüche.

Steuerungen, Kontrollmechanismen und modernste Antriebsregelungen, SPS Steuerungen sowie Touchpanel.

Umbau und Erweiterung vorhandener Anlagen
Stahlbau

von der Projektierung über die Herstellung, Aufbau oder Einbau von Ständerwerken für Rohrleitungen oder Maschinenteilen und Erweiterungen.

Stahlbau
